310氣電式脫皮機

 詳情說明
特點說明

本機斜背式設計,合乎工人操作.變動式氣缸,無彈簧斷裂之處.精致工刀模,大小型機種,刀模皆通用。獨特式滑座,往后行程平穩,切剝精準。氣式控制,輕巧敏捷,作業輕松??烧{式結構,視線材粗細而作調整。適用于AC/DC電源線、電腦線、電子線、多心線、特殊電線。

產品參數
機型 XEL-305 XEL-310 XEL-315 XEL-320 XEL-330 XEL-416
行程 50mm 100mm 150mm 200mm 300mm 150mm
剝線能力 Max.5mm Max.15mm Max.20mm Max.20mm Max.20mm Max.30mm
電壓 AC110V/220V60Hz/20Hz
氣壓 3-7 kg/cm2
出力 31-73kg 49-115kg 84-196kg 84-196kg 84-196kg 165-300kg
氣缸 40¢ 50¢ 50¢ 50¢ 50¢ 80¢
重量 20kg 25kg 35kg 50kg 65kg 50kg
規格 400×300× 270mm 480×330× 280mm 660×390× 340mm 700×400× 360mm 1100×550× 450mm 615×425× 375mm
操作說明

1.本機種是采用氣電式控制,使用前請先接上電源及空壓機。

2.加工前將線材放入固線刀內,而后腳踩踏板開關,始可成型。

3.加工線材之長短可由刀具座前端之小氣缸移動前,后而測得。

4.如加工時,內線有傷到之痕跡,可由刀座氣缸后面之微調裝置調整。

5.若加工線材之外皮有嚴重夾痕時,可由夾線氣缸之微調改善之。

6.操作時請注意安全,機器不用時,請關掉電源以免誤傷。

7.線材大小不同時,則刀具亦不相同,須更換刀具再行使用。

8.線皮在1MM以下者,使用固線刀及半圓刀配合使用。

9.線皮在1MM以上者,使用交叉V型刀。

10.夾具之夾線平面須與刀具圓弧弧度切齊,以免傷及內線。

部件說明
保養說明

1.隨時保持管路順暢,如有破損則須換新。

2.機器各部活動之地方均需潤滑,以免動作不順或磨損過大而減低機器之壽命。

3.氣缸之潤滑:由進氣管加油后接上空壓機即可,約4~7天加一次,每次約十滴,建議使用SAE-10機油。

4.更換刀具前應先將刀具座清理干凈,以保持刀具之精準度。

5.機器操作完后,請將機器清理干凈及上一層薄油以防止銅蝕,更可提高工作效率,廷長機器壽命。

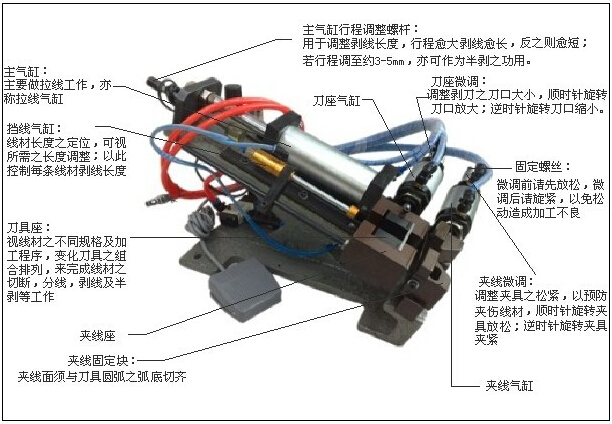

機械各部功用說明

1、主氣缸:主要做拉線工作,亦稱拉線氣缸,主氣缸調整螺絲用于調整剝線長度,行程愈大剝線愈長,反之則愈短,若行程調至約3-5mm,

亦可作為半剝之功用。

2、擋線氣缸:線材長度之定位,可視所需之長度調整,以此控制每條線材剝線長度。

3、刀具座:視線材之不同規格及加工程序,變化刀具之組合排列,來完成線材之切斷、分線、剝及半剝等工作。

4、夾線固定塊:夾線面須與刀具圓弧與弧底切齊。

5、刀座微調:調整剝刀刀口大小,順時針旋轉刀口放大;逆時針旋轉刀口縮小。

6、固定螺絲:微調前請先放松,微調后請旋緊,以免松動造成加工不良。

7、夾線微調:調整夾具之松緊,以預防夾傷線材。順時針旋轉夾具放松;逆時針旋轉具夾緊。

分線及脫皮刀之排列

A:分線總長度

B:脫皮長度

C:已分線未脫皮長度

D:分線刀座之厚度

E:脫皮刀之厚度

F:墊塊之厚度

定制刀片之表示法

1.文字表示法:較簡單之線材可利用些法表示,變分;

a:文字法:D×d或D×t

b:線材編號:例如SAT18,SJT18,16,14等

2.繪圖表示法:如參考圖,但較復雜之線材容易標示不全。(圓中之四芯線需二次加工)

3.寄樣品線,此法為最妥之方法,請多利用些法。
