全自動五線穿膠殼沾錫端子機
①功能強大,多工位一體化:多根電線A端壓接端子并自動穿入膠殼,B端自動裁切、扭線上錫。②穿入膠殼定位精度高:采用導管頂著端子末端分兩次(定位、穿入),確保端子穿入的可靠及一致,加裝壓力管理系統滿足客戶高端要求。

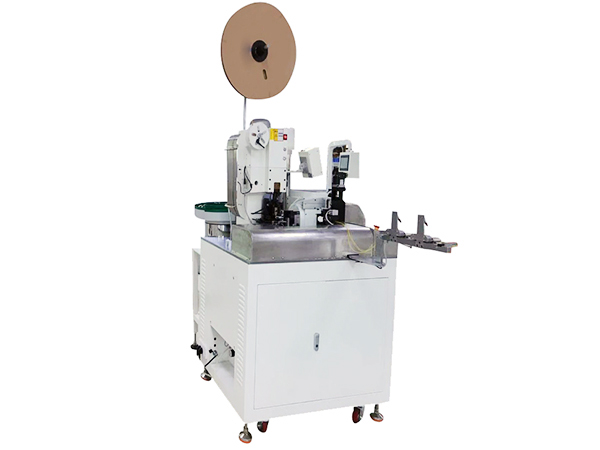

全自動五線穿膠殼沾錫端子機

 詳情說明
產品技術特點

①功能強大,多工位一體化:多根電線A端壓接端子并自動穿入膠殼,B端自動裁切、扭線上錫。

②穿入膠殼定位精度高:采用導管頂著端子末端分兩次(定位、穿入),確保端子穿入的可靠及一致,加裝壓力管理系統滿足客戶高端要求。

③機器架動率高:客戶可輕松切換,根據客戶的產品定制不同P數的入殼,產品一致性好,產量高!

④ 節省大量人工:以前由多個工系完成,現由一臺設備獨立完成,人工穿膠殼的時間,以及打端子扭線上錫的時間,縮短物料在車間內的流轉成本。

產品性能

一、機械參數

機械尺寸:L1500*W800*H1860

壓著力:標準2TON ,超靜音端子機,可掛進口卡式模

送線方式:五根線同時拉取、裁切、入殼

裁剝方式:伺服電機

重量:350KG

電源:AC220V 50HZ單相

功率:2.5KW

效率:800套/小時(300mm 以內)

二、產能精度

適應電線:AWG1007#18--#26

裁線長度:40mm-850mm(850MM以上需定制)

裁線精度: 調整范圍0.5MM + 切斷長度×0.5%以下

剝皮長度: R<10MM L<14MM(如需超長剝皮,需訂制)

三、檢出裝置

1.端子壓接不良

2.端子有無

3.是否缺線

4.氣壓異常

5.機器異常

6.總量達到

7.可加裝壓力感應系統

8.可裝CCD視覺檢測系統

四、主要配置

電機:三菱伺服

氣缸:日本SMC

導軌:臺灣上銀

絲杠:THK

開關電源:臺灣眀緯

光電感應器:歐姆龍

軸承:NSK

壓力感應系統:日本索路

CCD視覺系統:DLASA

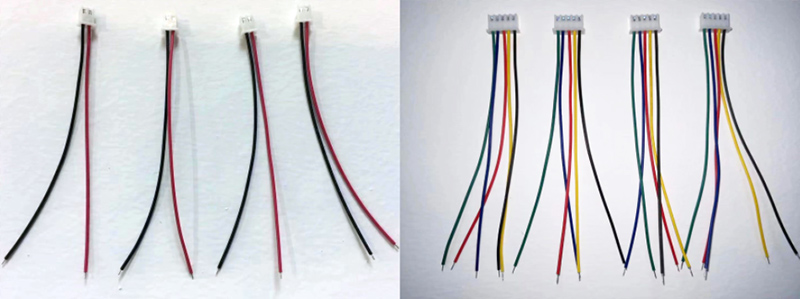

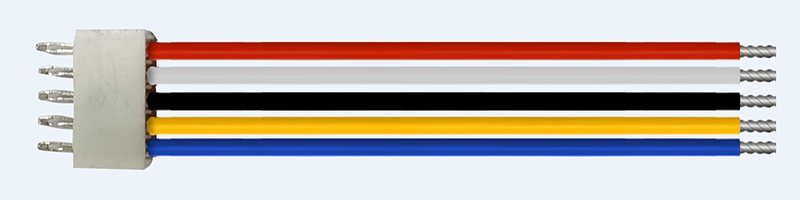

完成線樣
